Tanan nga Flanged nga Tee

Gipili nga Hulagway sa Tanang Flanged Tee

Mubo nga Deskripsyon:

Padad-i kami og email I-download isip PDF

Detalye sa Produkto

Mga Tag sa Produkto

Aplikasyon

Ductile cast iron fittings para sa tubig nga mainom ug neutral nga mga likido hangtod sa +70°C

Teknikal nga mga Kinaiya

Mga koneksyon sa tumoy sa flange sumala sa EN1092-2: PN10/PN16
Gidisenyo sumala sa EN545
Pinakataas nga presyur sa pagtrabaho: PN16 / 16 bar
Temperatura sa pagtrabaho: 0°C – +70°C
Kolor RAL5015
Powder epoxy coating nga 250 μm ang gibag-on
Lawas gikan sa ductile iron EN-GJS-500-7

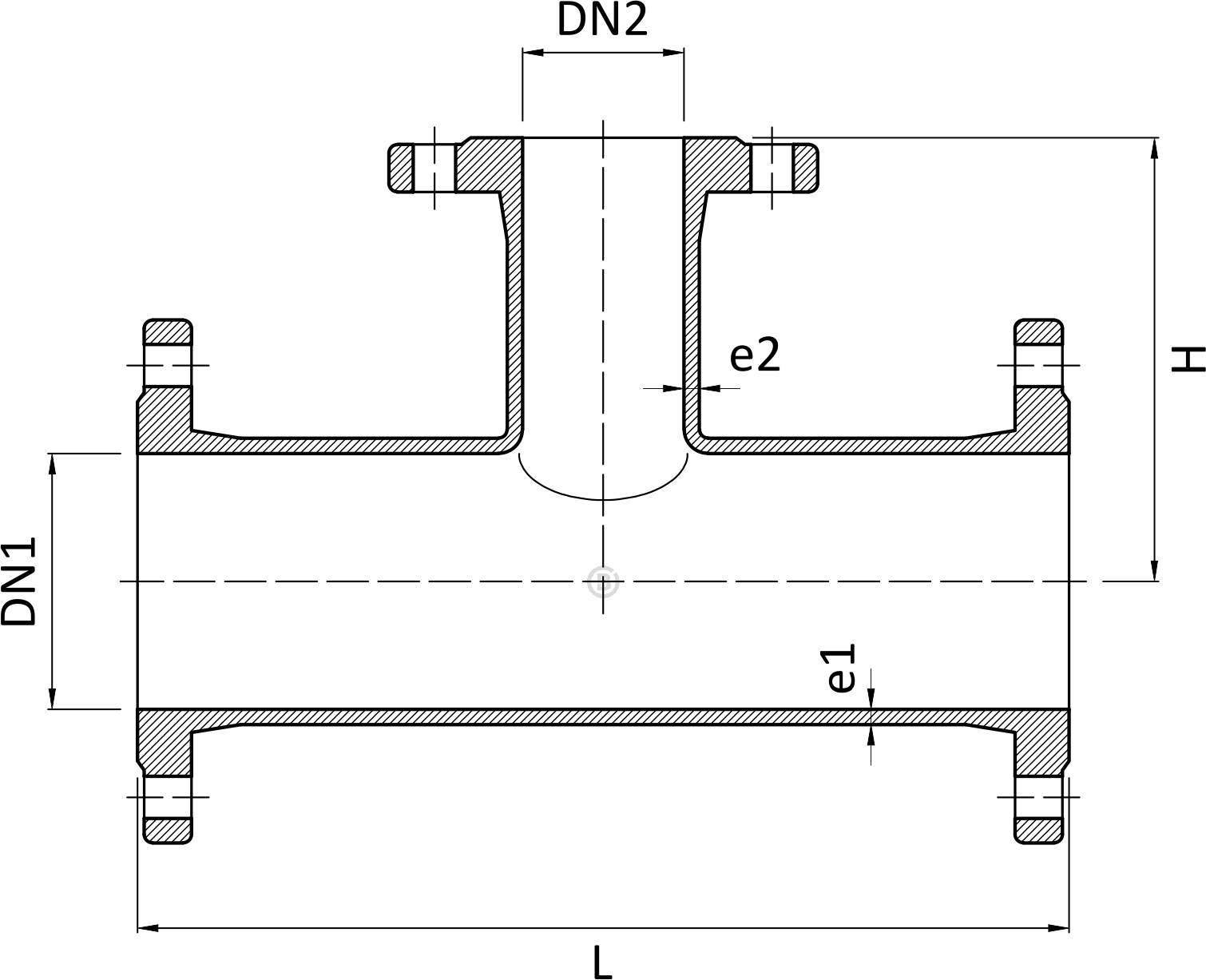

Mga Dimensyon

DN1	DN2	L	H	e1	e2	Pag-drill sa Fl.	gibug-aton	Stock
50	50	300	150	7,0	7,0	PN10/16	11,5	Gitipigan
65	50	330	160	7,0	7,0	PN10/16	12,0	Gitipigan
65	65	330	165	7,0	7,0	PN10/16	13,0	Gitipigan
80	50	310	150	7,0	7,0	PN10/16	14,2	Gitipigan
80	65	320	165	7,0	7,0	PN10/16	15,0	Gitipigan
80	80	330	165	7,0	7,0	PN10/16	15,6	Gitipigan
100	50	320	170	7,2	7,0	PN10/16	18,4	Gitipigan
100	65	360	175	7,2	7,0	PN10/16	18,4	Gitipigan
100	80	330	175	7,2	7,0	PN10/16	18,4	Gitipigan
100	100	360	180	7,2	7,2	PN10/16	19,3	Gitipigan
150	50	335	180	7,8	7,0	PN10/16	27,8	Gitipigan
150	65	440	205	7,8	7,0	PN10/16	28,5	Gitipigan
150	80	360	205	7,8	7,0	PN10/16	28,5	Gitipigan
150	100	440	205	7,8	7,2	PN10/16	29,5	Gitipigan
150	100	360	205	7,8	7,2	PN10/16	29,5	Gitipigan
150	150	440	215	7,8	7,8	PN10/16	32,5	Gitipigan
150	150	390	215	7,8	7,8	PN10/16	32,5	Gitipigan
200	50	380	225	8,4	7,0	PN10/16	32	Gitipigan
200	65	380	225	8,4	7,0	PN10/16	32,8	Gitipigan
200	80	380	225	8,4	7,0	PN10	34,9	Gitipigan
200	100	400	230	8,4	7,2	PN10	36,7	Gitipigan
200	100	400	230	8,4	7,2	PN16	36,7	Gitipigan
200	150	460	245	8,4	7,8	PN10	42,6	Gitipigan
200	150	460	245	8,4	7,8	PN16	42,6	Gitipigan
200	200	460	260	8,4	8,4	PN10	49,0	Gitipigan
200	200	460	260	8,4	8,4	PN16	49,0	Gitipigan
250	65	505	265	9,0	7,0	PN10	45,0	Gitipigan
250	80	405	265	9,0	7,0	PN10	48,0	Gitipigan
250	100	425	270	9,0	7,2	PN10	52,6	Gitipigan
250	100	425	270	9,0	7,2	PN16	52,6	Gitipigan
250	150	485	280	9,0	7,5	PN10	62,0	Gitipigan
250	150	485	280	9,0	7,5	PN16	62,0	Gitipigan
250	200	540	290	9,0	8,4	PN10	64,8	Gitipigan
250	200	540	290	9,0	8,4	PN16	64,8	Gitipigan
250	250	600	300	9,0	9,0	PN10	89,0	Gitipigan
250	250	600	300	9,0	9,0	PN16	89,0	Gitipigan
300	80	425	290	9,6	7,0	PN10	62,0	Gitipigan
300	80	425	290	9,6	7,0	PN16	62,0	Gitipigan
300	100	450	300	9,6	7,2	PN10	65,0	Gitipigan
300	100	450	300	9,6	7,2	PN16	65,0	Gitipigan
300	150	505	310	9,6	7,5	PN10	72,0	Gitipigan
300	150	505	310	9,6	7,5	PN16	72,0	Gitipigan
300	200	565	320	9,6	8,4	PN10	85,0	Gitipigan
300	200	565	320	9,6	8,4	PN16	85,0	Gitipigan
300	250	620	330	9,6	9,0	PN10	90,0	Gitipigan
300	300	680	340	9,6	9,6	PN10	100,9	Gitipigan
300	300	680	340	9,6	9,6	PN16	100,9	Gitipigan
350	350	760	380	10,2	10,2	PN10	128,0	Gitipigan
400	100	490	350	10,2	7,2	PN10	94,0	Gitipigan
400	150	550	350	10,8	7,5	PN10	103,5	Gitipigan
400	200	610	350	10,8	8,4	PN10	113,1	Gitipigan
400	250	665	380	10,8	9,0	PN10	125,1	Gitipigan
400	300	725	400	10,8	9,6	PN10	138,4	Gitipigan
400	400	840	420	10,8	10,8	PN10	163,3	Gitipigan
500	80	515	400	12,0	7	PN10	129,5	Gitipigan
500	100	535	410	12,0	7,2	PN10	133,5	Gitipigan
500	150	600	415	12,0	7,8	PN10	146,6	Gitipigan
500	200	650	430	12,0	8,4	PN10	157,5	Gitipigan
500	250	680	500	12,0	8,4	PN10	166,9	Gitipigan
500	300	740	480	12,0	9,6	PN10	150,0	Gitipigan
500	400	885	500	12,0	10,8	PN10	216,9	Gitipigan
500	500	1000	450	12,0	12,0	PN10	252,0	Gitipigan
600	100	550	450	13,2	7,2	PN10	180,4	Gitipigan
600	150	650	450	13,2	7,8	PN10	203,8	Gitipigan
600	200	700	480	13,2	8,4	PN10	211,0	Gitipigan
600	250	740	500	13,2	8,4	PN10	230,0	Gitipigan
600	300	810	530	13,2	9,6	PN10	250,0	Gitipigan
600	400	930	545	13,2	10,8	PN10	285,8	Gitipigan
600	500	1000	550	13,2	12,0	PN10	314,1	Gitipigan
600	600	1100	550	13,2	13,2	PN10	355,0	Gitipigan
